電動閘閥
閥門首頁 > 產品展示 > 閘閥 > 電動閘閥 >
產品名稱：電動閘閥Z941H-25C-500（規格型號說明書）[ 2023-11-20 ]
- 訂購熱線：021-64162222
- 訂購傳真：021-62677999
- 質量穩定：實行全過程質量監控，細致入微全方位檢測！
- 價格合理：高效內部成本控制，減少了開支，讓利于客戶
- 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
- 產品介紹
- 規格尺寸
- 結構圖片
一、電動閘閥Z941H-25C-500（規格型號說明書）介紹

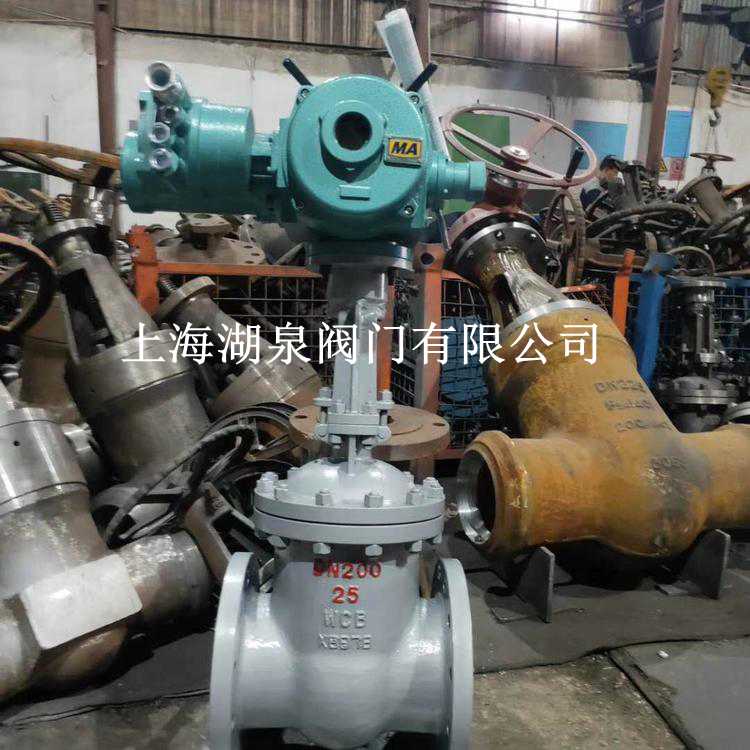

上海湖泉閥門集團有限公司 電動閘閥Z941H-25C-DN500:PN25壓力,口徑DN500口徑,電動開關,法蘭連接,(國標),明桿楔式閘閥,密封面為Cr13系列不銹鋼,安裝位置與管道垂直安裝,嚴禁倒..是由多回轉電動執行器與法蘭閘閥組成,主要用來接通或截?cái)喙苈分械慕橘|(zhì),它適用的壓力、溫度及口....是由閘閥閥體配用多回轉式電動執行器,使閥板作上下直線運動,實現遠程控制閥位開關,方便快捷。適用于公稱壓力PN1.6～16.0MPa,工作溫度≤-29℃～500℃的石油、化工、水力...電動閘閥廣泛應用于化工、石化、石油、造紙、采礦、電力、液化氣、食品、制藥、給排水、市政、機械設備配套、電子工業,城建等領域。
二、電動閘閥Z941H-25C-500（規格型號說明書主要零件材料
閥體、閥蓋
閥板
閥座
閥桿
填料
適用介質
適用溫度(≤℃)
WCB
WCB D507MO
D577
2Crl3
柔性石墨
水、油品、蒸汽
425
ZGlCr5MO
ZGlCr5M0Stellite12
1Crl8Ni9Stellite6
25Cr2M01VA
柔性石墨
水、油品、蒸汽
550
ZGlCrl8Ni9Ti
Crl了Ni2
1Crl8Ni9Stellite6
1Crl8Ni9Ti
PTFE
硝酸類、堿類
200
ZG00Crl7Nil4M02
316LStellite12
316L Stel1ite6
316L
PTFE
尿素、甲銨液、磷酸
200
1.6MPa 尺寸 DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400 450 500 600 L mm 130 150 160 180 200 250 265 280 300 325 350 400 450 500 550 600 650 700 800 H mm 175 180 210 210 350 358 373 435 500 614 674 818 1225 1415 1630 1780 2050 2181 2599 W mm 180 180 200 200 200 240 240 280 320 360 360 400 450 500 500 600 720 720 720 2.5MPa 尺寸 DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400 450 500 600 L mm 130 150 160 180 200 250 265 280 300 325 350 400 450 500 550 600 650 700 800 H mm 175 180 210 210 350 358 373 435 500 614 674 818 1225 1415 1630 1780 2050 2181 2599 W mm 180 180 200 200 200 240 240 280 320 360 360 400 450 500 500 600 720 720 720 4.0MPa 尺寸 DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400 L mm 130 150 160 180 200 250 280 310 350 400 450 550 650 750 850 950 H mm 175 180 210 210 350 358 373 435 500 614 674 818 1225 1415 1630 1780 W mm 180 180 200 200 200 240 240 280 320 360 360 400 450 500 500 600 6.4MPa 尺寸 DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400 L mm 170 190 210 230 240 250 280 320 350 400 450 550 650 750 850 950 H mm 175 180 210 230 350 359 373 435 500 614 674 818 970 1145 1280 1450 W mm 120 120 140 160 200 240 280 320 360 400 400 450 560 640 800 800 10.0MPa 尺寸 DN 15 20 25 32 40 50 65 80 100 125 150 200 250 L mm 170 190 210 230 240 250 280 310 350 400 450 550 650 H mm 175 180 210 230 350 359 373 435 500 614 674 818 970 W mm 120 120 160 180 240 280 320 360 400 450 560 640 720 16.0MPa 尺寸 DN 15 20 25 32 40 50 65 80 100 125 150 200 L mm 170 190 210 230 240 300 340 390 450 525 600 750 H mm 175 180 210 230 350 359 373 435 500 614 674 818 W mm 120 120 140 160 200 240 280 320 360 400 400 450
